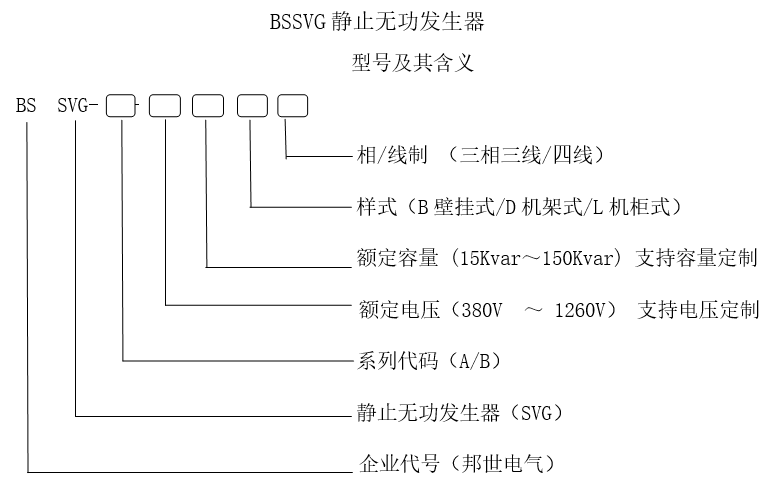

产品型号
产品概述
BSSVG静止无功发生器采用的柔性交流输电系统(FACTS)技术是电力行业界前沿科技，它是指采用电力电子型静止控制器来加强交流输电系统可控性和增强输电线路功率传输能力，静止无功发生器(Static Synchronous,STATCOM 又称为SVG)是FACTS中的一种重要装置，是一种新型的动态无功补偿装置，它在输电网、受端大电网和用户侧电能质量控制中都有广阔的应用，其核心的大功率换流器技术也是FACTS的核心技术。
BSSVG静止无功发生器能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。
BSSVG静止无功发生器响应速度快、可靠性高、动态跟踪补偿基波无功及各次谐波，具备滤波性能不受系统参数变化的影响、无谐波放大危险等突出优点，是动态无功补偿的首选节能解决方案。
内部结构

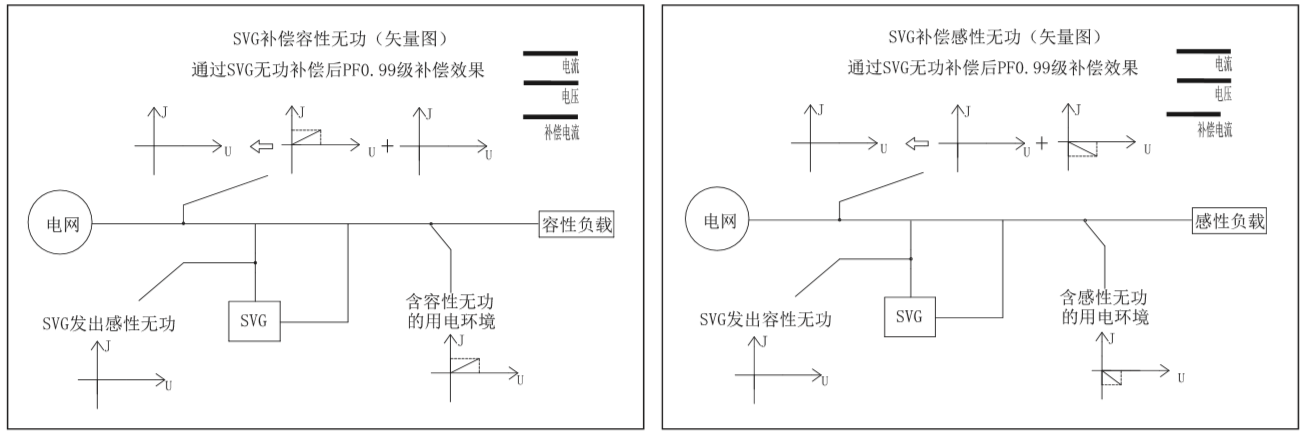

工作原理
BSSVG静止无功发生器（SVG）通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
产品特点
卓越的无功补偿性能
通过图形化显示界面，用户可了解补偿前后系统波形图、有功功率、无功功率、视在功率、电流有效
值、功率因数等系统的电能质量改善情
况。监控系统功能完备，便于控制和查询故障类型和故障位置。

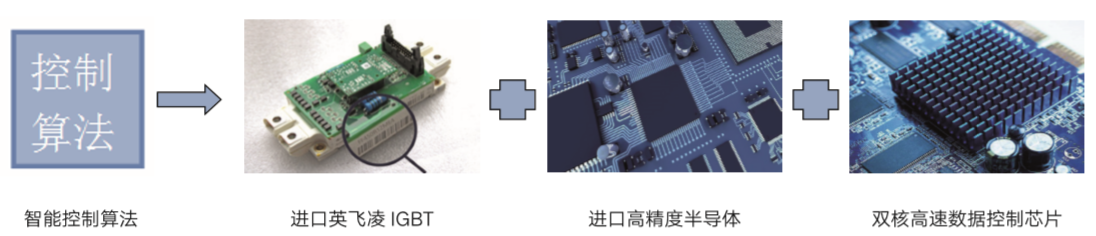

核心器件高端品质
德国进口IGBT，先进三电平技术；美国TI公司高端工业控制芯片（28377），双核32CPU+2CLA,主频200MHz。可控硅合理冗余，保证SVG稳定运行。
MTBF大于10万小时。散热效率高、无噪声污染，自动化程度高，免维护。
滤除低次滤波
自带低次滤波功能；有效滤除3.5.7.11.13次谐波。
灵活配置，安全可靠

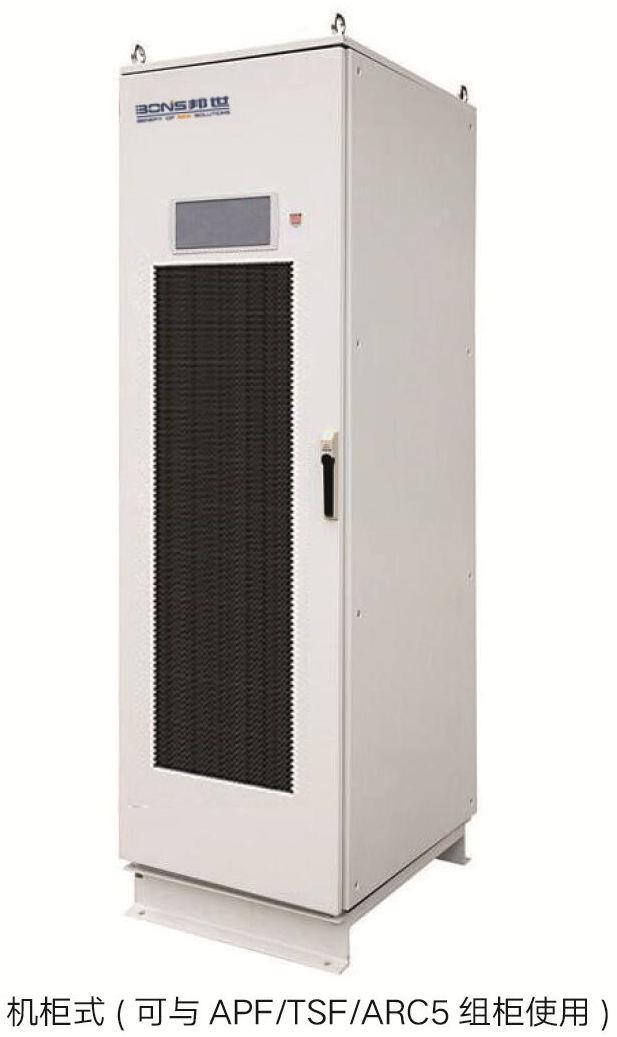

最高支持24路控制输出；可自由配合传统无功补偿结合成混补装置；标准机柜、组架式结构，模块支持
热插拔，方便更换与安装；使用寿命长。
智能调速风机、独立风道设计
系统可根据运行环境（温度）和工作状态（负载率），自动调节风速，可最大限度的降低系统损耗，延长
风机使用寿命。配合独立风道设计，散热能力更强。
丰富的补偿模式
目标功率因数；无功功率跟踪；稳定电压方式；固定无功功率。

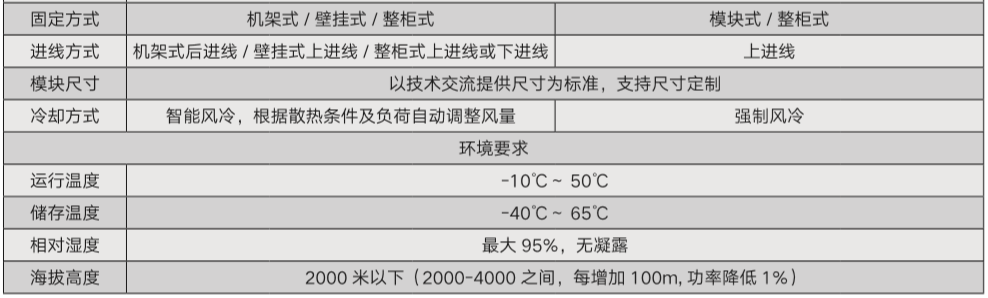

技术参数
